[広報資料から(1)]冷凍ショーケース，空調と一体制御

2008年2月7日／三洋電機株式会社

　三洋電機株式会社（以下，三洋電機）は，ブランドビジョン「Think GAIA」のもと，地球温暖化防止など環境問題への解決に取り組み，地球との共生進化を目指した，冷熱機器の開発を進めてまいりました。
　今回は，昨年発売した冷蔵用enegreenスーパーショーケース冷凍機システムを進化させ，「3Wayマルチ冷凍機」と「低温冷凍機」の二元冷凍システムを用いた，「冷凍用enegreenスーパーショーケース冷凍機システム」をラインアップに追加し，発売いたします。
　この「冷凍用enegreenスーパーショーケース冷凍機」は，空調機接続することで，店舗エネルギーの約41％を占める冷凍機の消費電力を削減できます。
　お買物をされるお客様への快適空間の創出と共に，スーパーマーケットの店舗エネルギー使用量を削減することで，京都議定書で宣言した，“地球温暖化ガス排出量6％削減”に貢献する，地球環境にまで配慮した機器の誕生です。

Ⅰ．開発背景

　1997年COP3温暖化防止京都会議（気候変動枠組条約第3回締結国会議）において，京都議定書が　合意されてから10年がたちますが，自動車，電化製品など個々の製品の省エネ化は進んでいるものの，年間CO₂排出総量では増加しているのが現状です。そのため，製造業だけでなく消費者，流通小売業にも温暖化防止の取り組みが一層必要となっています。
　流通小売業界では，レジ袋や廃棄物の削減，太陽光発電・風力発電などの自然エネルギーや，省エネ機器の採用など，環境配慮型店舗を推進し，CO₂削減に取り組んでいます。そのため，店舗機器個々の電力削減だけでなく，店舗全体を一つのシステムと捉えた省エネ化が求められています。スーパーマーケットでは，消費する全電力エネルギーのうち，食品保持を目的としたスーパーショーケースやプレハブ冷凍・冷蔵庫を冷却する，冷凍機による電力が約41％を占めており，環境配慮型店舗実現のためには，冷凍機の省エネ化が非常に重要なファクターとなります。
　そこで，三洋電機は，世界で初めてスーパーショーケースと空調機を一つのシステムに統合した「冷凍用enegreenスーパーショーケース冷凍機システム」を開発し，スーパーマーケットの店舗全体の消費電力量の削減を実現します。

Ⅱ ．主な特長

1．世界初！※1スーパーショーケースと空調機を一つのシステムに統合
　 年間消費電力量を冷凍設備で最大25％削減※2し，CO₂削減に貢献
　スーパーマーケットなどの店舗に設置している飲料・食品を冷却・陳列する冷凍・冷蔵スーパーショーケースと空調機では，スーパーショーケースは年間を通して冷却運転を行うのに対し，空調機は夏場は冷房運転，冬場は暖房運転を行うため，温度帯や運転制御などが異なり，これまではそれぞれ専用の冷凍機（＝室外ユニット）で稼動させていました。
　今回開発した「3Wayマルチ冷凍機」と「低温冷凍機」の二元冷凍システムを用いた「冷凍用enegreenスーパーショーケース冷凍機システム」は，冬場にスーパーショーケース用冷凍機で発生する排熱を回収して，空調の暖房の熱源として利用する世界初のシステムです。
　一般的なスーパーマーケットでは，電力エネルギーのうち，約41％がスーパーショーケース用冷凍機で消費されていますが，昨年発売した「冷蔵用enegreenスーパーショーケース冷凍機システム」と今回開発した「冷凍用enegreenスーパーショーケース冷凍機システム」とを合わせてご使用頂くことで，冷蔵設備で最大50％，冷凍設備で最大25％の消費電力を削減します。その結果，店舗全体では約16％※2の消費電力の削減となります。例えば，全国のスーパーマーケット約20,000店（出典：平成16年度　経済産業省　商業統計速報/1店舗2,200m²として計算）に導入した場合，376万トンのCO₂削減になり，東京都約2.6倍の森林に相当します。

2．三洋独自の二元冷凍システムにより，業界トップクラス※3のCOP1.1を実現

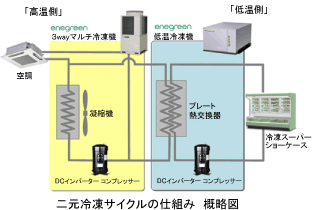

従来の冷凍用スーパーショーケースでは，一つの冷凍サイクルで，＋50℃から−40℃へと大きく温度を変化させるため，能力の大きなコンプレッサーを搭載する必要がありました。またその際に発生する熱は，冷凍機の排熱として店舗の外に捨てていました。 　今回開発した二元冷凍システムは，＋50℃から＋10℃に変化させる「高温側」と，＋15℃から−40℃に変化させる「低温側」の二つの冷凍サイクルに分け，この冷凍サイクルの間を熱交換させるという，三洋独自のシステムです。
冷凍サイクルの高温―低温間の熱交換には，効率の良いプレート熱交換器を採用し，さらにDCインバーターコンプレッサーを搭載したことで，スーパーショーケースの運転条件に合わせ，高温側，低温側それぞれの冷凍サイクルを最適運転します。これらのシステムで，業界トップクラス※3のCOP1.1を実現することができました。これにより，排熱回収する冬場だけでなく，夏場にも，年間を通じて消費電力削減に貢献します。 　また，低温側の冷凍機では，プレート熱交換器で熱を有効活用するので，放熱のためのファンが不要となり，従来のスーパーショーケース用冷凍機の約1/3の高さ寸法で，省スペース設置が可能です。高温側の冷凍機には，その冷凍サイクルを利用して，空調室内ユニットが接続でき，スーパーショーケースと空調機を同時に効率良く運転することができます。

3．業界初！※3冷凍設備の冷媒に「R410A」を採用
　現在，スーパーショーケースの冷媒は，オゾン破壊係数ゼロのR404Aに切替えが進められていますが，R404Aより温暖化係数が小さく，かつ熱搬送能力の高い「R410A」を業界に先駆け，冷凍用スーパーショーケース冷凍機の冷媒に採用しました。
　従来，「R410A」は冷媒の性質上，冷凍サイクルの温度変化の大きい「冷凍用スーパーショーケース冷凍機」への使用は困難でしたが，今回開発した三洋独自の二元冷凍サイクルにより，「冷凍用スーパーショーケース冷凍機」への使用が可能となりました。
　現在，空調機の冷媒には，主に「R410A」が使用されています。今回の新商品により，スーパーマーケットの空調機のみならず，スーパーショーケースさらにはバックヤードのプレハブ冷蔵庫等，スーパーマーケットで使用する主な冷媒を「R410A」に統一できたため，メンテナンスが容易になりました。

4．その他の特長
●店舗統合管理システム「エコストアシステム」との組み合わせで店舗全体の機器を一元管理・制御し，最適運転を実現
　「enegreenスーパーショーケース冷凍機システム」と，店舗統合管理システム「エコストアシステム」を組み合わせ，店舗内のスーパーショーケースやプレハブ冷凍・冷蔵庫，空調機，照明等の機器を一元管理・制御し，最適運転させることで，消費電力を削減できます。

※1：	スーパーショーケース冷凍機と3Way空調機を統合化したシステムにおいて（2008年2月7日現在）
※2：	冷蔵用スーパーショーケース冷凍機，冷凍用スーパーショーケース冷凍機，店舗統合管理システム（エコストアシステム）と組み合わせ，年間の消費電力量を当社独自の計算方法で算出した，当社従来機との比較において。
※3：	冷凍用スーパーショーケース冷凍機において（2008年2月7日現在）

Ⅲ．仕様

品名	enegreenスーパーショーケース冷凍機システム
品番	3Wayマルチ冷凍機 ROU-VMH224A （代表機種）全5機種	低温冷凍機 ROU-VML45A
電源（V）	三相 200
消費電力（kW）	6.34	1.7
冷凍能力（kW	22.4	3.5（最大4.5）
使用冷媒	R410A
外形寸法 幅×奥行き×高さ（mm）	890×890×1,887	890×890×635
製品質量(kg)	275（代表機種）	148
